Контурная резка и фигурная вырубка

Контурная резка и фигурная вырубка в полиграфии

Современную полиграфию сложно представить без применения таких видов послепечатной обработки, как контурная резка и фигурная вырубка. Сюда же можно отнести и скругление углов.

Назначение данных процессов одно – это придание определённой, нестандартной формы готовому полиграфическому изделию. Технология процессов разная: контурная резка осуществляется с использованием режущего плоттера, вырубка – с использованием вырубного пресса и специального штампа для вырубки.

Данные технологии применяются при изготовлении многих видов полиграфической продукции от наклеек до различной упаковки:

• рекламные и pos-материалы (плакаты, вывески, воблеры, дорхенгеры, наклейки, стикерпаки, паззлы, настольные игры, некхенгеры на бутылки, таблички на ручки)
• этикетки, бирки и ярлыки произвольной формы
• фигурные календари, открытки, приглашения и конверты
• бумажные и картонные папки, блокноты, визитки
• бумажная и картонная упаковка (бумажные пакеты, коробки, шуберы, обечайки)

Контурная (плоттерная) резка

Контурная резка – это высокоточный процесс вырезания материала по произвольному контуру при помощи специального оборудования – планшетного режущего плоттера, лезвие (режущая головка) которого перемещается по заданной траектории и, проходя вдоль всего контура, позволяет получить точный и качественный срез.

Использование планшетного режущего плоттера дает возможность осуществлять сквозной рез, надсечку и биговку различных материалов:

• бумага
• картон
• самоклеящиеся пленки

Применение планшетной контурной резки совместимо с различными технологиями печати – цифровой, офсетной, трафаретной, и используется при небольших тиражах.

Важно: все режущие плоттеры имеют свои ограничения:

• слишком мелкие элементы у сложных контуров могут не прорезаться, так как режущей головке плоттера останется мало места для маневров и есть риск прорыва бумаги. Мы рекомендуем в данном случае упростить контур
• при резке очень плотных материалов (например, картона) слишком маленькие закругленные элементы могут получиться бугристыми
• чем меньше изделие, тем более заметной будет погрешность при контурной резке

Данные ограничения плоттерной резки можно нивелировать при применении фигурной вырубки с использованием специальных штампов.

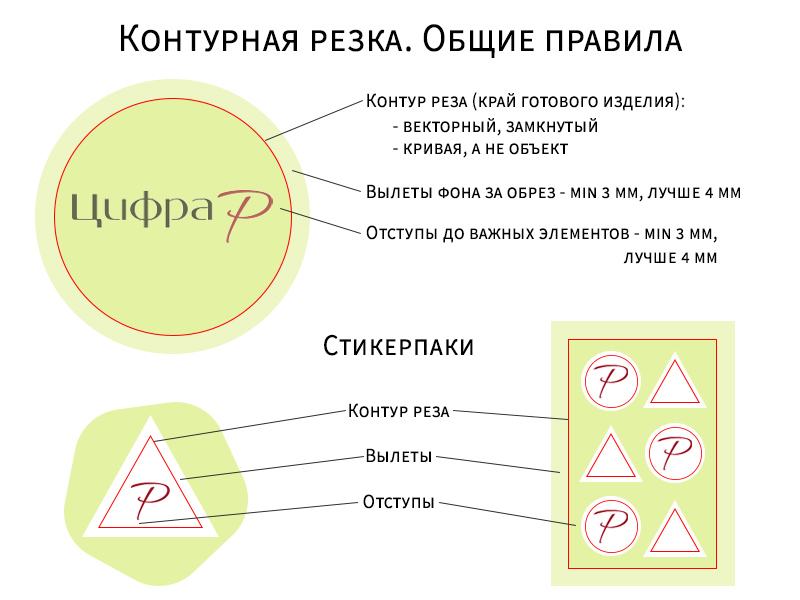

Технические требования к файлу для контурной резки

• Расширение файла - pdf, ai, eps, cdr
• Масштаб 1:1
• Элементы в макете - векторные, замкнутые; растровые изображения и эффекты не допускаются
• В макете не должно быть пересекающихся линий
• Вылеты фонового изображения под обрез – 3-5 мм (не менее 2 мм)
• Отступы от линии реза до значимых элементов дизайна – минимум 2-3 мм
• Минимальная высота и ширина элементов в макете 5 мм
• Минимальное расстояние между объектами резки (соседними линиями реза) – 2 мм

Важно. При создании стикерпаков для каждой отдельной наклейки (стикера) необходимо предусмотреть отступы и вылеты под обрез (если в край стикера уходит фон, контрастный основе) так же, как и для общего макета.

Фигурная вырубка

Вырубка (или штанцевание) – это процесс придания определенной формы изделию с использованием вырубного пресса и специального штампа для вырубки (штанцформы).

Фигурная вырубка является альтернативой контурной резки и требует изготовление вырубного штампа. Вырубные штампы представляют собой плоскую основу с вставленными в нее стальными ножами, повторяющими контур изделия в развернутом виде в зеркальном отображении, и используются для изготовления как целых изделий, так и отдельных деталей или высечки отверстий различной формы.

Вырубные штампы используются для вырубки изделий из различных материалов:

• бумага
• картон
• гофрокартон
• кожа, кожзамы
• пластик

Одновременно с вырубкой при помощи плоского вырубного штампа (штанцформы) можно осуществлять другие виды послепечатной обработки – биговку, перфорацию, рицовку и надсечку.

При изготовлении полиграфической продукции уникальной формы, с резными или ажурными краями, разнообразными отверстиями вырубной штамп изготавливается под конкретные параметры, что требует дополнительных затрат. Поэтому обычно фигурная вырубка применяется для больших тиражей.

Готовые вырубные штампы под различные виды типовой продукции (визитки, открытки, карманные календарики, бумажные папки, пакеты и др.) стандартных размеров, имеющиеся в наличии в типографии, сокращают расходы и сроки на изготовление продукции.

При заказе изделий по индивидуальным параметрам, для изготовления вырубного штампа в типографию необходимо предоставить отдельный файл с макетом вырубного контура.

Технические требования к контуру вырубки при изготовлении штампа

• Расширение файла - pdf, ai, eps, cdr
• Элементы в макете - векторные, замкнутые; растровые изображения и эффекты не допускаются
• Масштаб 1:1
• Типы линий (разделение по цветам, а не по начертанию)
• Ножи реза - Красный (C=0% / M=100% / Y=100% / B=0% )
• Ножи бига - Синий (C=100% / M=80% / Y=0% / B=0% )
• Перфорационные ножи - Черный (C=0% / M=0% / Y=0% / B=100% )
• Рицовочные ножи - Зеленый (C=100% / M=0% / Y=100% / B=0% )
• Минимальное расстояние между режущими ножами - 3 мм
• Минимальное расстояние между линиями биговки - 2 мм
• Минимальный диаметр отверстия - 2 мм (шаг увеличения 0,5 мм)
• Минимальное / рекомендуемое расстояние от отверстия до режущего ножа - 3 мм / 5 мм
• Минимальный угол при стыковке ножей - 30 градусов

К файлу необходимо приложить текстовый документ с пояснением – это лицевая сторона штампа или лицевая сторона печати.

Важно:

• Задайте для изображения под вырубку вылеты 3-5 мм.
• Избегайте очень мелких элементов, а также их большого количества. По возможности минимизируйте количество элементов.
• Стоит иметь ввиду, что острый угол схождения элементов (30-90 градусов) – это практически всегда стык ножей.
