3D-фольга / 3D-лак

Суть технологии

Технология основана на использовании струйной печати, позволяющей наносить полимер на оттиски выборочно, то есть только на заданные участки. Нанесенный на оттиск полимер закрепляется УФ-излучением.

В общем виде технология 3D-лакирования и фольгирования состоит из 3 этапов:

1. Нанесение лака. Полимерный слой заданной толщины наносится на определенные участки согласно макету.
2. УФ-закрепление. Под действием ультрафиолетового излучения происходит полимеризация (отверждение) лака.
3. Нанесение фольги. Если предполагается нанесение фольги, то на предыдущем этапе лак просушивается не до конца, чтобы сохранилась остаточная липкость, за счет которой к оттиску на подготовленный объемный контур «прилипает» полиграфическая фольга.
   После чего происходит окончательная полимеризация лака под воздействием УФ-излучения.

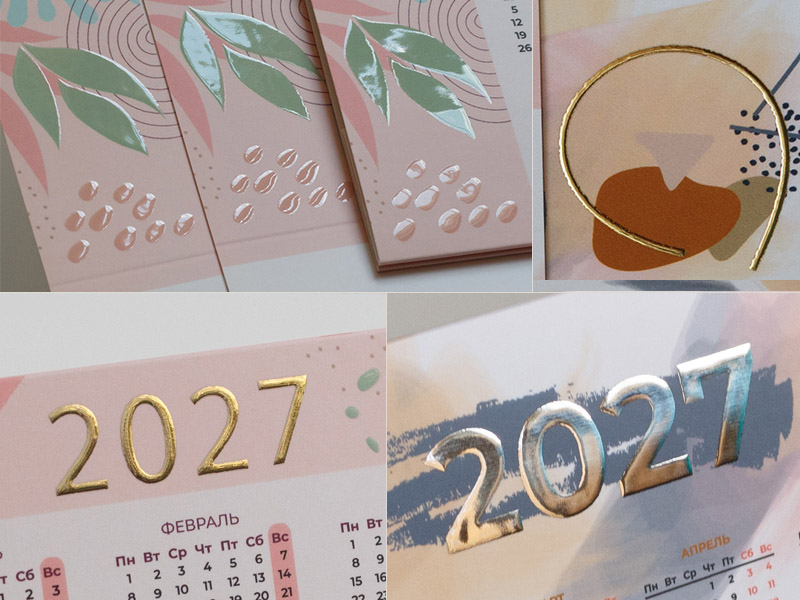

Технология 3D-лакирования и 3D-фольгирования позволяет наносить на отдельные области лак и фольгу, добавляя выделенным зонам и элементам не только блеск и визуальный контраст, но и тактильный, так называемый 3D-эффект, который за счет своего рельефа, объема и «выпуклости» чувствуется на ощупь.

К преимуществам технологии относятся:

• не требует изготовления клише для тиснения или трафаретных печатных форм
• тактильный эффект – фольга и лак рельефные, объемные на ощупь
• возможно совмещение лака и фольги в одном изделии
• высокая точность совмещения лака/фольги и изображения
• возможность воспроизведения тонких линий
• возможность нанесения на матовую или софт-тач ламинацию

Рекомендованные материалы для 3D-фольгирования и лакирования:

• мелованная бумага плотностью 150-300 гр.
• мелованный картон 150-300 гр.
• материалы с матовой или софт-тач ламинацией

При 3D-фольгировании и лакировании не рекомендуется использовать офсетные, дизайнерские и рельефные бумаги. В данном случае лак впитывается в бумагу и эффект может пропасть.

Технические требования к макетам

Макеты для печати 3D-фольгой и выборочным 3D-лаком принимаются в векторном формате: pdf, ai (версия не выше CS6), eps (версия не выше CS6).

Структура макета:

• страница 1: все, что будет напечатано цифровой печатью по CMYK
• страница 2: только фольга, 100% Black (Плашечный цвет), на прозрачном фоне
• страница 3: только лак, 100% Black (Плашечный цвет), на прозрачном фоне
• желательно превью/preview в формате jpg

Макеты могут предоставляться в двух видах:

• отдельным слоем с соответствующим названием:
• Gold – золотая фольга
• Silver – серебряная фольга
• Lak – лакирование
• отдельным файлом, размер которого должен соответствовать дообрезному формату файла для печати с точным совмещением объектов (элементов) при наложении. В названии файла должно быть указано, какой вид отделки выполняется (Gold, Silver, Lak)

Требования к файлам для 3D-фольги и 3D-лака:

• Элементы в макете: векторные, замкнутые
• Масштаб 1:1
• Не должно присутствовать скрытых элементов
• Цвет элементов для лака и фольги: 100% Black (Плашечный цвет) на прозрачном фоне
• Все шрифты должны быть переведены в кривые
• Минимальный размер шрифта:
• для фольги: не менее 10 pt без засечек и не менее 12 pt с засечками
• для лака: не менее 7 pt без засечек и не менее 10 pt с засечками
• текст вывороткой не менее 16 pt
• Толщина линий:
• для фольги: не менее 0,3 мм
• для лака: не менее 0,2 мм
• Минимальное расстояние между элементами: 0,5 мм
• Точность совмещения 0,35-0,5 мм
• Элементы с выборочным лаком или фольгой не должны попадать в зону биговки, фальцовки, перфорации, на корешок или линию реза.

Важно. При печати тонких элементов лак немного растекается, что может привести к размытию краев мелких объектов, заостренные элементы могут немного скруглиться, а элементы, находящиеся слишком близко друг к другу, слиться воедино.
