Скрепление на болты / Брошюровка на болты

- способ скрепления листов при помощи специальных декоративных полиграфических болтов (винтов)

Скрепление на болты: особенности и сфера применения

Полиграфические болты – это специальные крепления с винтовым соединением. Скрепление на болты обеспечивает надежную фиксацию листов и придает изделию презентабельный внешний вид. Также можно встретить и другие названия – скрепление на винты, брошюровка на болты, переплет на болты или сборка на болты.

Технология включает обязательное сверление листов и их стяжку декоративными болтами, которые плотно прижимают страницы друг к другу. Для повышения прочности и защиты от повреждений обложка и листы блока могут дополнительно ламинироваться, а для улучшения раскрываемости изделия выполняется биговка.

Стандартные параметры болтов:

  • Шляпка болта (диаметр) – 10 мм
  • Ширина ножки (диаметр ножки болта) – 5 мм

Разновидность болтов:

  • по материалу: металлические и пластиковые
  • по высоте (длина ножки болта / расстояние между шляпками): от 3 мм до 20 мм
  • по цвету:
    • металлические: золото, серебро
    • пластиковые: черный, белый

Важно: пластиковые болты визуально могут удешевить изделие, а само соединение сильнее подвержено повреждениям при использовании.

Скрепление может осуществляться на один болт (веерный разворот) или на несколько болтов. Для лучшей фиксации расстояние между полиграфическими болтами не должно превышать 10 см.

Варианты сборки на несколько болтов / Тип корешка:

  • сборка с открытым корешком (обложка – это две отдельные «крышки»)
  • сборка с закрытым корешком (сплошная обложка, обхватывающая корешок с торца)
скрепление на болты

Преимущества скрепления на болты:

  • прочность, надежность и долговечность скрепления
  • презентабельный внешний вид
  • возможность заменять или удалять листы без ущерба для обложки и блока (болты имеют резьбу, которая легко раскручивается и закручивается обратно)

Сфера применения: каталоги с образцами продукции, брошюры, меню, различные рекламные и презентационные материалы, имиджевые портфолио, альбомы для фотографий.

Требования к макетам при скреплении на болты

Предоставление файлов

  • Постраничный макет блока. Каждая полоса (страница издания) должна быть на отдельной странице файла для печати.
    Прямая последовательность страниц. Макеты полос разворотами или спуском не принимаются.
  • При сборке с закрытым корешком (сплошная обложка) макет обложки предоставляется отдельным файлом разворотами (лицо и оборот) и учитывает толщину корешка.
  • Количество полос (страниц) должно быть кратно 2.

Вылеты и отступы

  • Вылеты под обрез – участки цветового фона, выходящие за обрезной край изделия – 5 мм с каждой стороны.
    Вылеты позволяют избежать погрешности при резке.
  • Отступы – расстояние от линии реза до значимых элементов макета:
    • с внешней стороны, сверху и снизу – не менее 5 мм (рекомендовано от 7 мм)
    • с внутренней стороны (со стороны крепления) – не менее 25 мм (в т.ч. 20 мм под поле с болтами и биговку)
  • Поля четных и нечетных полос должны быть зеркальными.
скрепление на болты требования

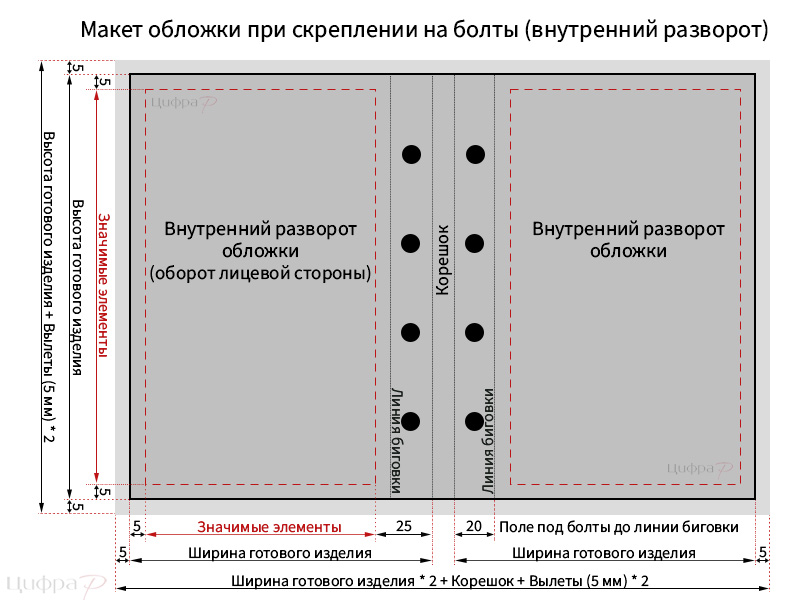

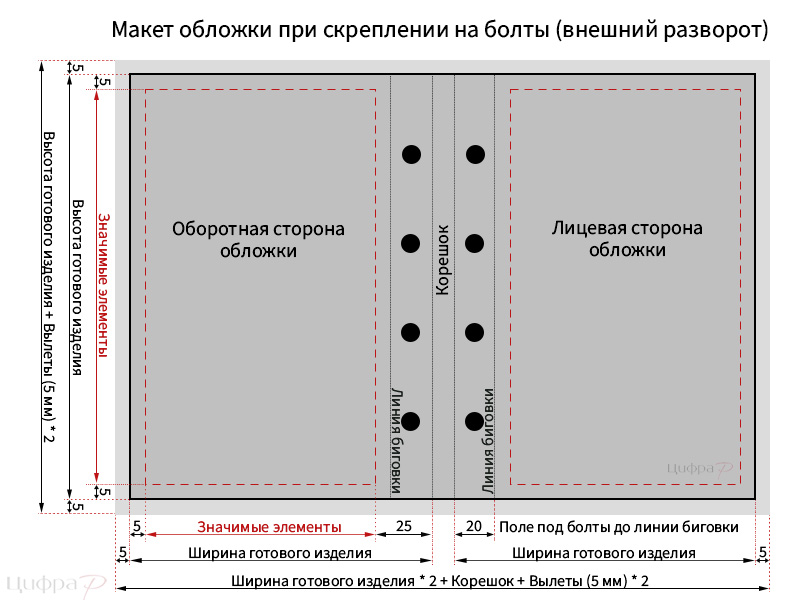

Макет обложки при скреплении на болты

Макет сплошной обложки предоставляется отдельным файлом в развернутом виде (разворотами).

Толщина корешка зависит от количества страниц в блоке, вида и плотности бумаги, а также наличия/отсутствия ламинации страниц блока.

Для расчета толщины корешка для подготовки макета мягкой обложки при скреплении на болты необходимо количество листов (или количество страниц, деленное на 2) умножить на толщину одного листа, округлить и прибавить 1 мм на сгибы обложки.

Толщина корешка (мм) = количество листов * толщина листа (мм) + 1 мм (на сгибы)

Точную толщину бумаги можно узнать из таблиц производителя конкретной бумаги или взять приблизительные средние характеристики для многих видов бумаг различной плотности. При ламинации страниц внутреннего блока также необходимо добавить толщину пленки для ламинирования.

скрепление на болты обложка
скрепление на болты обложка

Общие технические требования к исходным файлам и макетам для печати можно посмотреть на странице «Требования к макетам».

Требования к макетам

Общие требования к макетам

Вылеты и отступы

Вылеты и отступы при печати

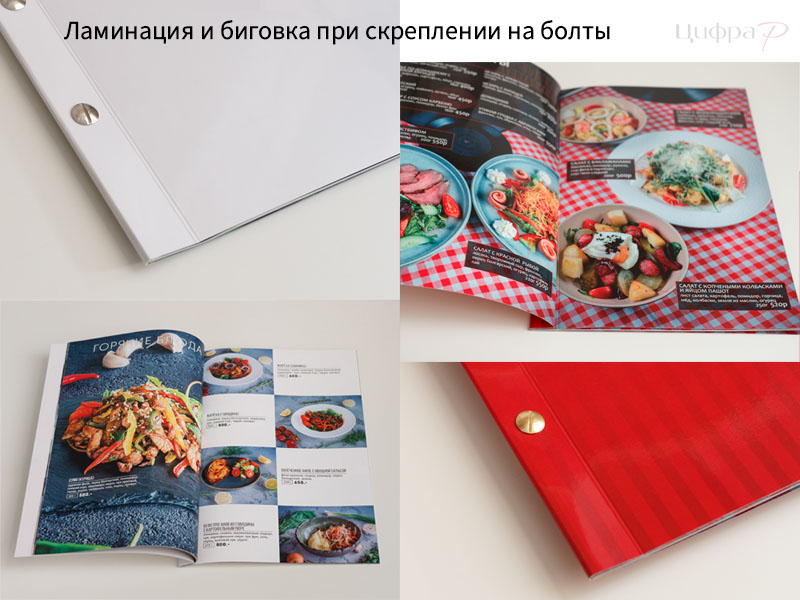

Ламинация и биговка при скреплении на болты

Ламинация и биговка при скреплении на болты

Примеры продукции

печать меню на болтах

Меню А4 на болтах (золотые)

изготовление меню на болтах

Меню А4 на болтах (серебряные)

Часто задаваемые вопросы

Какие форматы изделий возможны при скреплении на болты?

Скрепление на болты применяется для изделий как стандартных, так и не стандартных форматов.

Наиболее распространенными форматами являются стандартные форматы: А4, А5 горизонтальной или вертикальной ориентации.

Выбор стандартных форматов обусловлен экономической составляющей: технологические процессы в типографиях оптимизированы под определенные форматы бумаг, поэтому изготовление полиграфии стандартных размеров позволяет сокращать расход бумаги, а также экономить время на производство тиража.

Так, на листе формата А2+ можно разместить 8 листов (16 страниц) формата А5. Формат цифровых печатных машин SRA3 (320х450 мм) позволяет расположить 4 листа (8 страниц) формата А5.

Важно. Максимальный формат готового изделия на болтах при цифровой печати в нашей типографии – А3.

Какое количество полос возможно при скреплении на болты?

Объем издания (количество полос) при скреплении на болты ограничивается только высотой болта.

В нашей типографии возможно скрепление на металлические болты от 3 до 20 мм.

Желательно, чтобы количество полос было кратно 2. При нечетном количестве полос последний лист будет односторонним.

Какое максимальное количество болтов можно установить?

Для лучшей фиксации листов рекомендовано, чтобы расстояние между полиграфическими болтами не превышало 10 см.

Однако количество болтов может меняться по желанию заказчика.

Какую бумагу можно использовать при скреплении на болты?

При скреплении на болты возможно использование разнообразных бумажных материалов различной плотности: мелованная бумага, офсетная бумага, дизайнерские бумаги, а также сочетание различных видов бумаг в одном изделии.

Для обложки и внутреннего блока изделия обычно используют бумаги разной плотности:

  • для обложки обычно применяют более плотную бумагу (250–300 гр.)
  • для листов блока обычно используют бумаги меньшей плотности (130-200 гр.)

При скреплении на болты возможна ламинация как обложки, так и листов блока.

Обязательно ли делать ламинацию обложки?

Ламинация является необязательной, однако ее нередко применяют именно для обложки, так как она придает обложке дополнительную плотность и толщину, защищает от влаги, различных загрязнений и повреждений при частом использовании.

Также мы не рекомендуем ламинировать дизайнерские бумаги, ведь они потеряют свою фактурность, тактильность или цветовые особенности, а сама пленка может лечь неравномерно.
