Навивка на металлическую пружину (Скрепление Wire-O)

- один из способов скрепления (брошюровки) многополосных изданий.

Сфера применения. Преимущества и недостатки.

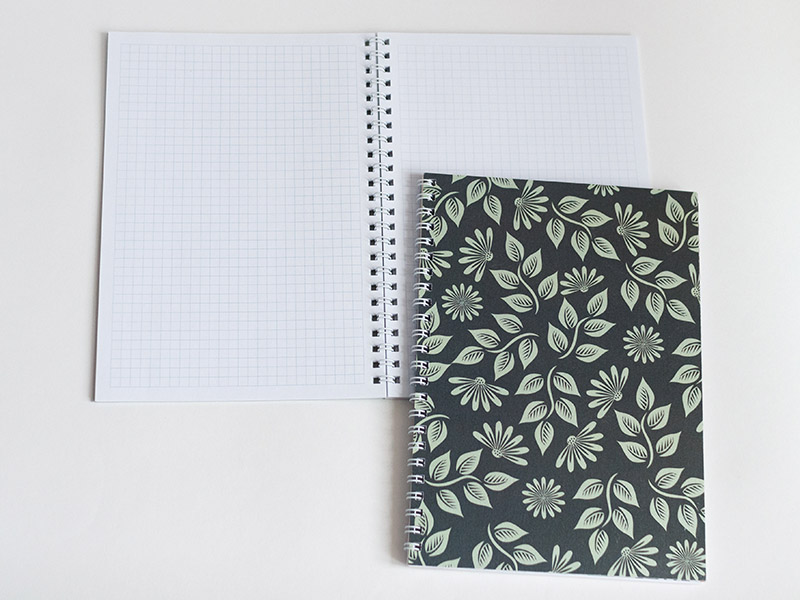

Метод навивки на металлическую пружину широко применяется при изготовлении различной полиграфической продукции: блокнотов, буклетов, презентаций, каталогов, квартальных и настенных календарей, альбомов и прочей рекламной и корпоративной полиграфии. Данный вид скрепления также известен под названием "скрепление на пружину Wire-O".

К преимуществам брошюровки на металлическую пружину относятся:

  • быстрота и невысокая стоимость изготовления
  • аккуратный внешний вид готового изделия
  • прочное, надежное и долговечное скрепление даже при частом многократном использовании
  • практичность и удобство использования – легкое перелистывание страниц, полное раскрытие изделия на 360 градусов, листы не зависят друг от друга и могут отрываться без потери качества скрепления и ухудшения внешнего вида изделия
  • отсутствие ограничений по плотности используемой бумаги
  • возможность применения и комбинации различных материалов для обложки/подложки и внутреннего блока, в том числе картона, бумаг различной плотности и даже пластика, возможность предварительной ламинации страниц и вставки сфальцованных листов
  • различные варианты цветов самой пружины

При этом скрепление на металлическую пружину имеет и свои недостатки:

  • однократное использование
  • невозможность добавления или изъятия листов в уже переплетенное изделие
  • есть ограничения по максимальному количеству листов

Наиболее распространенными форматами изделий при навивке на металлическую пружину являются форматы А4 и А5, но возможны и другие индивидуальные форматы.

навивка на металлическую пружину
навивка на пружину
скрепление на пружину
брошюровка на металлическую пружину

Основные характеристики металлических пружин

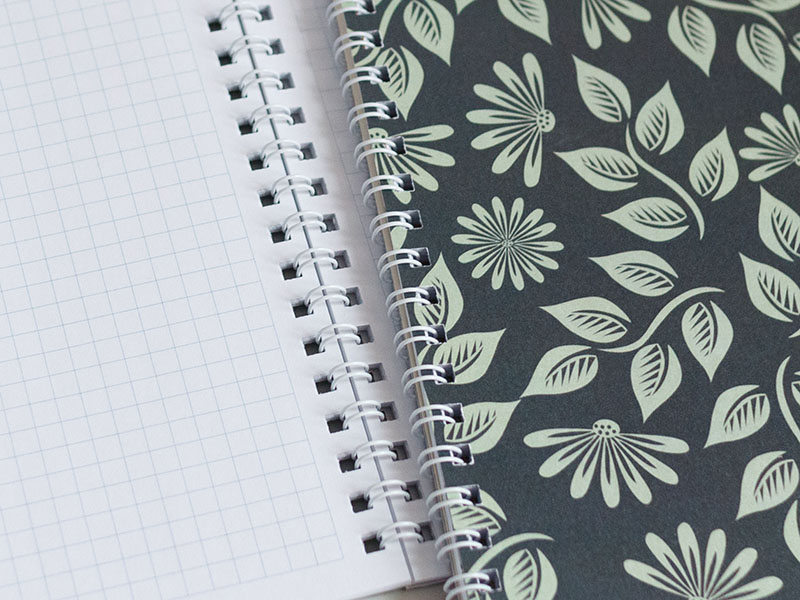

Металлическая пружина представляет собой металлическую проволоку различного диаметра, навитую парными кольцами в виде «крючков». Представлена различными цветами: белый, черный, синий, красный, зеленый, серебро, бронза.

Шаг пружины – это количество витков на дюйм (1 дюйм = 2,54 см).

  • Шаг 3:1 (3 витка на 1 дюйм). Используется для изделий толщиной 10-12 мм и менее.
  • Шаг 2:1 (2 витка на один дюйм). Используется для изделий толщиной 13 мм и более.

Диаметр пружины для переплета в сжатом состоянии – выбирается в зависимости от итоговой толщины изделия.

Зависимость диаметра пружины и толщины блока

Название пружины Диаметр пружины,
мм
Толщина скрепляемого блока,
мм
Макс кол-во листов
(80 гр/м2)
Шаг 3:1
1/4 6,4 4,5 40
5/16 7,9 6,0 60
3/8 9,5 7,5 75
7/16 11,1 9,0 80
1/2 12,7 10,5 100
9/16 14,3 12,0 120
Шаг 2:1
1/2 12,7 10,5 100
9/16 14,3 12,0 120
5/8 15,9 13,5 135
3/4 19,0 16,0 165
7/8 22,2 19,0 180
1 25,4 22,0 200
1 1/8 28,5 25,0 230
1 1/4 31,8 28,0 280

Технологический процесс

Технологический процесс навивки на металлическую пружину включает в себя 2 этапа:

  • перфорация всех листов, обложки и подложки
  • непосредственно переплет при помощи обжима металлической пружиной

Для навивки на металлическую пружину обычно производится перфорация квадратных или круглых отверстий с шагом 1/3 и 1/2 дюйма в зависимости от выбранной пружины. Размер отверстий обычно на 1-2 мм больше размера «гребенки» пружины, чтобы листы могли свободно двигаться в обе стороны.
