Калибровка и профилирование дисплея. Программа i1Profiler

Общие рекомендации перед началом калибровки дисплея

i1Profiler – программное обеспечение, обеспечивающее автоматизированную калибровку с полным набором возможностей профилирования для мониторов и принтеров. Программа имеет интуитивно понятный интерфейс, а также удобную функцию справки: при наведении курсора на любую область диалогового окна при включенной функции справки в правом поле отображаются понятные, часто исчерпывающие разъяснения.

Общие рекомендации перед началом калибровки дисплея:

• оставить монитор включенным в течение минимум 30 минут для прогрева и стабилизации цвета
• очистить лицевую поверхность монитора от пыли и отпечатков пальцев
• обеспечить хорошее стабильное внешнее освещение аналогичное тому, которое будет при подготовке макета к печати, так как освещение в помещении может сильно влиять на внешний вид изображения на экране
• лучше убрать яркие цвета и обеспечить нейтральный серый фон рабочего пространства, хаотичные яркие пятна и изображения могут помешать правильному восприятию цвета
• не допускать попадания прямых лучей света на монитор во время проведения процедуры
• сбросить профиль монитора на его заводские настройки по умолчанию

Всегда подвешивайте измерительный инструмент в центре дисплея. Инструмент должен располагаться вплотную к экрану.

Рекомендуемая частота калибровки – один раз в месяц.

Запуск программы и выбор пользовательского режима

При открытии программы i1Profiler есть возможность выбрать Базовый или Дополнительный пользовательские режимы работы в программе:
User Mode: Basic / Advanced.

Базовый режим предоставляет меньший функционал для настройки цветопередачи дисплея, поэтому для калибровки и процесса профилирования дисплея лучше использовать Дополнительный (расширенный) пользовательский режим.

Пользовательский режим: Дополнительный / User Mode: Advanced

Дисплей: Профилирование / Display: Profiling

i1Profiler автоматически обнаруживает все подключенные цветные дисплеи, поэтому в самом начале необходимо выбрать дисплей для калибровки, а затем произвести ряд настроек.

Важно. При использовании колориметра в программе появляется возможность выбора типа подсветки дисплея. Здесь важно правильно выставить тип подсветки – при неверном выборе можно получить неверный результат калибровки. При использовании спектрофотометра выбор типа подсветки не важен, поэтому программа не предлагает такую возможность.

i1Profiler: Настройки дисплея

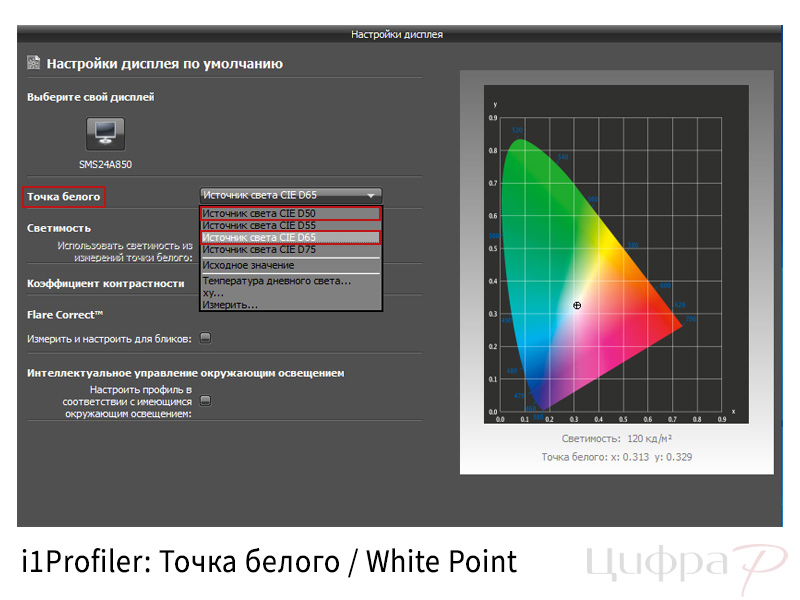

Точка белого / White Point

Точка белого (White Point) – определяет представление белого цвета на дисплее в зависимости от различных условий освещения.

i1Profiler позволяет эмулировать различные как стандартные, так и особые условия освещения и предлагает следующий выбор:

• Одного из четырех стандартных условий CIE D50, CIE D55, CIE D65, CIE D75
  В полиграфии для эмуляции цветовой температуры стандартной смотровой кабины (просмотровый стол) традиционно используется величина D50 (имитация прямого полуденного дневного света с цветовой температурой 5000К). D50 даст более теплый (желтый) оттенок белому цвету.
  Для коррекции изображений для показа на экране монитора стандартным является выбор D65 (имитация полуденного дневного света в тени с цветовой температурой 6504К). D65 даст более прохладный белый цвет.
  Отличия между D50 и D65 будут существенными только при организации параллельного просмотра на просмотровом столе и в данном случае действительно важно выбрать D50 для калибровки монитора. Во всех остальных случаях CIE D65 является более универсальной величиной.
• Исходное значение (Native) – это точка белого самого монитора. Эту величину выбирать не рекомендуется, так как современные дисплеи, как правило, дают очень высокую цветовую температуру (и довольно синий экран).
• Температура дневного цвета (Day light temperature) – дает возможность выставить любое значение вручную
• х,у – координаты цветности, можно задать вручную после соответствующих измерений
• Измерить (Measure) – ручное измерение окружающего освещения с использованием спектрофотометра.

Для домашней калибровки дисплея CIE D65 – является оптимальным, универсальным вариантом.

Cветимость экрана / Luminance

Светимость (Luminance) определяет яркость дисплея. Единица измерения – кандел на квадратный метр (кд/м², cd/m²). Яркость мониторов варьируется в широком диапазоне: менее 100 кд/м² у старых мониторов и свыше 1000 кд/м² у сверхъярких современных мониторов. Типичный компьютерный дисплей излучает до 300 кд/м².

У среднестатистического пользователя дисплей, как правило, очень сильно «задран» по яркости. Однако если вы имеете дело с полиграфией, то не рекомендуется выставлять большие значения светимости: 85–100 – max 120 кд/м². Частая ситуация, когда заказчик получает «темные» оттиски при печати, как раз связана с тем, что на мониторе была выставлена слишком высокая яркость.

Калибровка на 100-120 кд/м² подойдет и для полиграфии, и для экранных вариантов просмотра/показа.

Программа i1Profiler позволяет выбрать одну из предварительно заданных настроек или использовать собственное пользовательское значение, чтобы оптимизировать дисплей для определенных условий просмотра.

Коэффициент контрастности / Contrast Ratio

Коэффициент контрастности (Contrast Ratio) – определяет динамический диапазон между белым и черным цветами.

Программа i1Profiler позволяет выбрать различные варианты настройки.

• Для калибровки только одного дисплея рекомендуется выбрать Исходное значение (Native) – при построении профиля будет использоваться собственный коэффициент контрастности дисплея, то есть весь его динамический диапазон.
• При калибровке нескольких дисплеев можно определить Пользовательские настройки ограничив коэффициент контрастности до указанного значения и установив общий для всех дисплеев динамический диапазон (самый низкий коэффициент контрастности), обеспечив тем самым более согласованный вывод изображений.
• Точка черного ICC PCS (287:1) – используется стандартный коэффициент контрастности, установленный в спецификации ICC (287). Применяется для согласования изображений на нескольких дисплеях, но без использования конкретного коэффициента контрастности.
• Из профиля принтера – динамический диапазон из ICC-профиля принтера устанавливается в качестве целевого при калибровке дисплея.

Для калибровки одного дисплея рекомендуем оставить Исходное значение (Native).

Интеллектуальное управление окружающим освещением / Ambient Light Smart Control

Ambient Light Smart Control (Интеллектуальное управление окружающим освещением) и Flare Correct (коррекция бликов) – не рекомендуется включать данные функции, программа работает не совсем корректно и может оказать влияние на конечную тональную характеристику (гамму) профиля, а также снизить колориметрическую точность. Хорошее стабильное окружающее освещение необходимо обеспечить перед началом калибровки монитора.

i1Profiler: Настройки профиля

Программа i1Profiler обеспечивает расширенное управление построением профиля дисплея.

• Цветовая адаптация (Chromatic Adaptation) – рекомендуется оставить метод по умолчанию – «Bradford».
• Версия профиля ICC (ICC-profile) – лучше использовать Версию 2. Не все графические редакторы понимают профили ICC Версии 4.
• Кривая тональной характеристики (Tone Response Curve) – определяет способ отображения цветов вне приложений, поддерживающих управление цветом. Это относится в том числе к изображениям на рабочем столе. Здесь рекомендуется выбирать значение по умолчанию – «Стандартный» / Standard (default).
• Гамма (Gamma) или градационная кривая – это функция, используемая для компенсации разности между светимостью, передаваемой дисплеем, и светимостью, воспринимаемой человеческим глазом. Для мониторов со стандартным разрешением рекомендуется использовать значение гаммы 2,2.
  Для справки: гамма 1,8 чуть лучше по сравнению с гаммой 2,2 передает участки в тенях, но чуть хуже участки в средних тонах.
• Тип профиля – оставить по умолчанию «На основе матрицы». Матричный профиль – аналитический, вычисления по этому профилю производятся за счет матричных преобразований, он не такой громоздкий как профиль «На основе таблицы», который применяется при калибровке принтера.

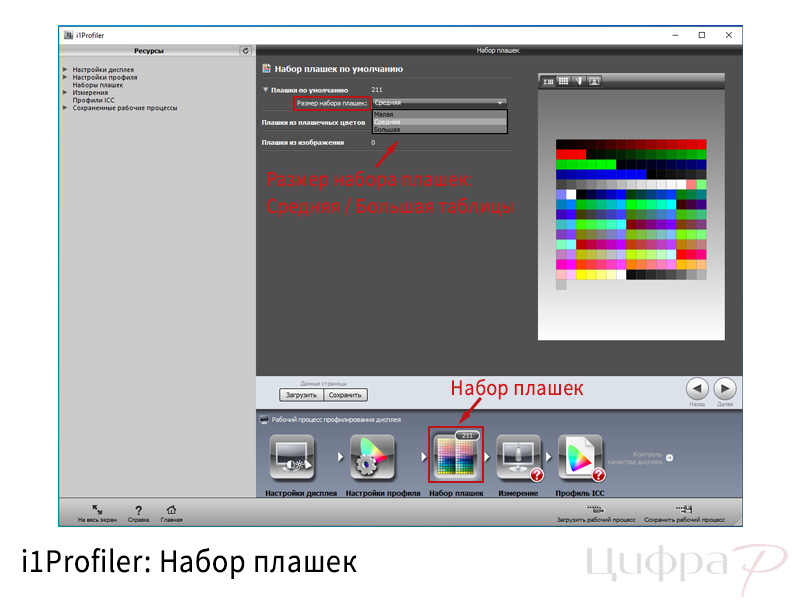

i1Profiler: Набор плашек и измерение

Плашки по умолчанию. i1Profiler позволяет выбрать малый, средний или большой набор цветовых плашек, используемых для определения цветопередачи дисплея и оптимизированный для создания точного описания цветов.

Рекомендуется делать промер по средней или большой таблице – в данном случае i1Profiler получает больше данных, которые можно использовать для создания более точного профиля дисплея. По малой таблице профиль будет строиться быстрее, однако разница между результатами промеров по малому и среднему размеру набора цветовых плашек будет заметна. По большой таблице профиль будет строиться в 2 раза дольше, чем по средней, но визуально разница будет практически не заметна.

Автоматическое управление дисплеем (ADC) – рекомендуется включить данную функцию. Если ваша модель дисплея поддерживает функцию ADC – то перед созданием профиля i1Profiler выполнит автоматическую настройку. Если нет – то в определенный момент может потребоваться ручная настройка яркости и контраста.

В некоторых случаях может понадобиться калибровка самого измерительного устройства. Программа выдаст соответствующее предупреждение. После того, как устройство будет откалибровано – можно начинать измерения, нажав соответствующую кнопку «Начать измерение».

Измерение дисплея – это способ определения цветопередачи дисплея. Используя собранные данные измерений, i1Profiler создаст высококачественный ICC-профиль для вашего дисплея.

i1Profiler: Профиль ICC

Перед началом измерений программа выдаст предупредительное сообщение о необходимости разместить прибор по центру экрана и начнется первая фаза колориметрической настройки – калибровка.

Калибровка – это процесс настройки, т.е. приведения дисплея к определенному состоянию, который включает в себя настройку яркости и контрастности. Функция автоматического управления дисплеем оптимизирует данные параметры под заданные нами ранее (светимость, контрастность).

Яркость и контрастность являются частью процесса калибровки, поэтому информация об их настройках не хранится непосредственно в профиле дисплея. ICC-профиль строится «поверх» данных настроек, поэтому после того как яркость и контрастность установлены, их нельзя менять во время последующего профилирования.

После того, как дисплей будет приведен к этим настройкам начнется вторая фаза колориметрической настройки – характеризация, более известная как «профилирование».

Характеризация (определение характеристик) – это процесс измерения цветовых характеристик дисплея и создания ICC-профиля, в котором хранится данная информация (точка белого , гамма, параметры первичных цветов, и т. д.).

После окончания измерений необходимо сохранить новый профиль, при необходимости предварительно его переименовав и нажав «Создать и сохранить профиль». Полученный профиль по умолчанию сохранится в соответствующем системном каталоге. Далее программа i1Profiler дает возможность просмотра характеристик созданного профиля: демонстрация цветового охвата, сравнение цели и достигнутого результата, компенсационные кривые, тестовые изображения для проверки (до – после).

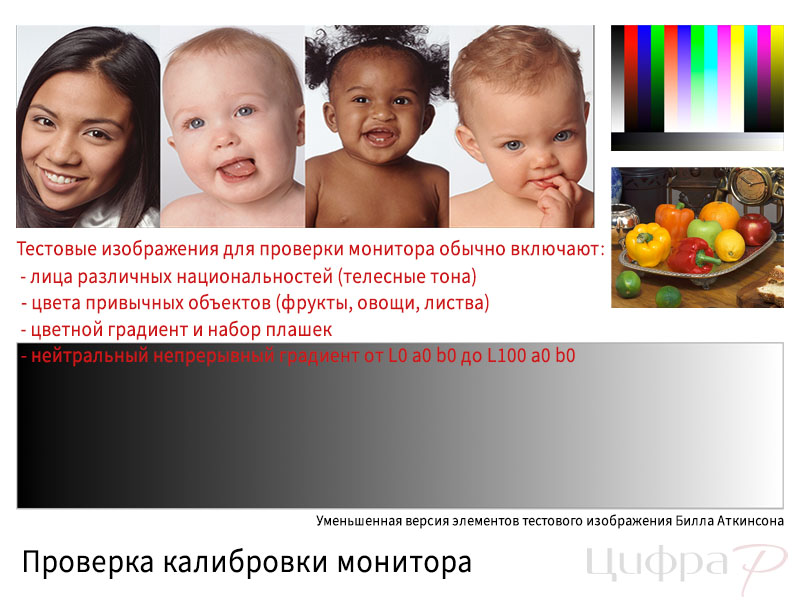

Проверка результатов калибровки монитора

После окончания процесса калибровки и профилирования дисплея можно самостоятельно проверить и оценить качество произведенной настройки. Помимо тестовых изображений, предоставленных непосредственно в программе i1Profiler, существуют различные специальные тестовые изображения для проверки мониторов и принтеров, которые можно найти и скачать в интернете.

Данные тесты, как правило, содержат различные изображения, с помощью которых вы можете оценить качество произведенной калибровки: натюрморты с естественными и предсказуемыми цветами, портреты людей с различными оттенками кожи, сцены в помещении и на открытом воздухе, а также цветные плашки, цветовые градиенты и градиентные тестовые шкалы серого.

Мы приведем лишь общие рекомендации по использованию данных изображений, более детальное описание и пояснения можно найти к каждому конкретному тесту.

• Разные иллюстрации выявляют различные проблемы, поэтому в тестах и используются различные изображения.
• Необходимо просмотреть все изображение целиком, оценить общий контраст и цветовой баланс, наличие заметного цветового оттенка.
• Важная категория для проверки – лица и телесные тона, в том числе различных национальностей (европейская, азиатская, афроамериканская). Необходимо рассмотреть лица всех людей и оценить цветопередачу для всех типов кожи, в том числе в тенях.
• Другая важная категория – цвета привычных объектов: голубое небо, зеленая трава и листва, овощи и фрукты. Воспроизведение данных элементов должно быть приятным глазу, цвета должны быть яркими, насыщенными, с плавными переходами в темные области, без проблемных тонов и паразитных подсветок в тенях .
  Для справки: гамма 1,8 чуть лучше по сравнению с гаммой 2,2 передает участки в тенях, но чуть хуже участки в средних тонах.
• Необходимо рассмотреть блики и тени. Даже если блики очень слабые – на них все равно должны быть видны некоторые детали. В тенях также должна быть хорошая детализация.
• Изображения с виньеткой или градиентными переходами выявляют постеризацию, то есть расслоение плавного цветового перехода на полоски. Градиент и набор плашек должны показывать плавный переход от плашки к плашке по мере потемнения цвета от 0 до 100 %.
• Различные тестовые шкалы серого – еще одна важная категория для проверки. Нейтральный непрерывный градиент от L0 a0 b0 до L100 a0 b0 (от черного к белому) должен быть идеально серым, с плавным переходом на всем протяжении (без паразитных подцветок и паразитных контуров).
